Descrição:
Esse modulo é muito útil para todos projetos que usam baterias, e tem que manter o controle de carga alem de carrega-las. Essa placa utiliza o circuito integrado TP4056, que serve para isso mesmo, carregar baterias, tem corrente máxima de 1A e possui sistema de regulação termal.
Pode ser comprando no dealextreme DX por um valor muito barato, e que tem grande funcionalidade, e não faz você perder tempo construindo um dispositivo para fazer isso. É incrivelmente pequeno, tem entrada mini USB assim como pinos na própria placa para soldar os fios de alimentação assim como fios para a bateria. Além disso possui LED's que mostram se a carga esta completa e se esta carregando.
Alguns dados:
- Corrente: 1A (ajustavel);
- Precisão de carga: 1.5%;
- Tensão de entrada: 4.5~5.5V;
- Tensão de entrada carga completa: 4.2V;
- Indicador de carga: Vermelho carregando,azul carga completa;
- Entradas: Mini USB;
- Temperatura de operação: -10'C to 85'C
Imagens:

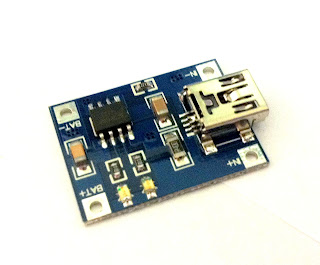

A placa é muito pequena, e pode ser modificada adicionando fios:
Tem circuito muito simples:
Conectada usando porta mini USB:
Pode ser facilmente adicionada em seu projeto por ser pequena e muito fácil de controlar:
