É extremamento facil de usar, pois basta apenas substituir suas saídas TX e RX do Arduino pelas entradas TX e RX do modulo:
Funciona assim, seu Arduino transfere com a porta TX, então ela tem que estar ligado no RX do Bluetooth que recebe as informações. Para receber seu Arduino utiliza o pino RX, então tem que estar ligado no pino TX do modulo Bluetooth. Tem que ser invertido no final das contas.
Quando o modulo estiver conectado, em seu computador você tem que adicionar uma porta serial sobre seu Bluetooth receptor do computador, assim ele vai fazer uma conexão serial comum entre o Bluetooth de seu computador e o modulo de Bluetooth do Arduino, que repete tudo que o Arduino fala pra ele, só quem sem fio.
A distancia de operação é muito boa e chega amais de 2 metros, pode ser alimentado por uma gama bem grande tensão alem de possuir leds indicadores, quando o led esta piscando ele não tem conexão, quando ele esta vermelho sem piscar esta conectado a um dispositivo Bluetooth.
É possível modificar algumas informações enviando os comandos AT:
AT+PIN1234 <cr>
AT+NAMEdongle <cr>
AT+BAUD4 <cr>
Onde o ultimo comando vai dizer qual baud rete sera usado para conectar.
É bem compacto e já vem com antena na placa do circuito, que pode ser modificada:
É bem compacto e já vem com antena na placa do circuito, que pode ser modificada:
A parte traseira mostra todas suas entradas:

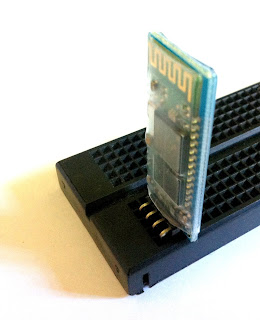

Fácil de se conectar a qualquer protoboard:
Esse modulo também vem com cabo extensor:
